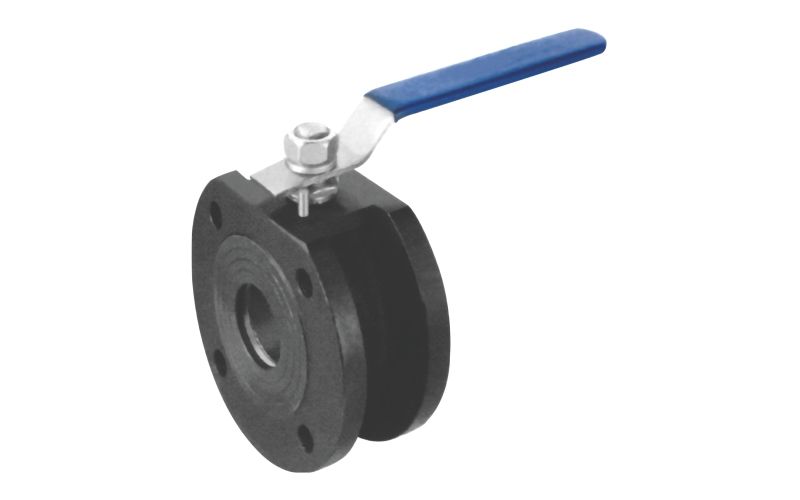

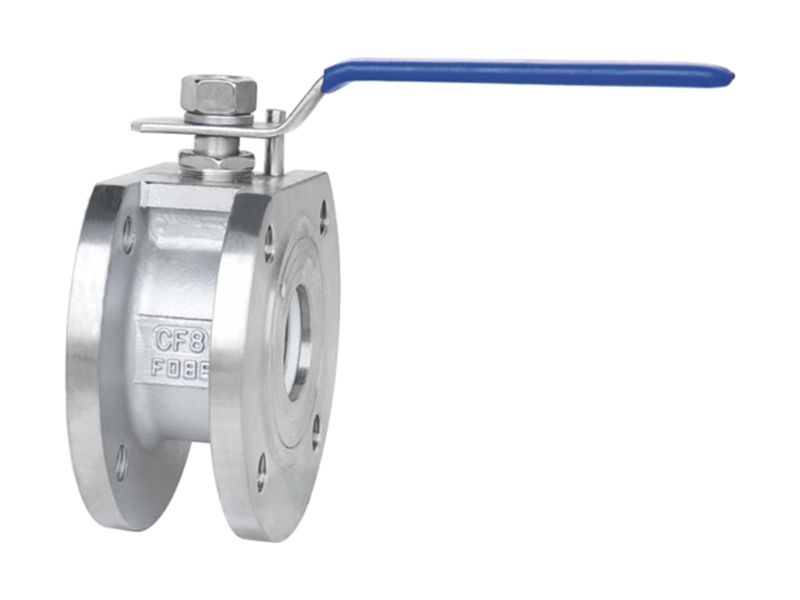

| 一體式結構設計(DN125以上為分體結構) | |
| 全通徑流量 | |
| 產品規格 | DN15-DN250 |
| 結構長度 | Q/SYF012-96 |
| 法蘭標準 | GB/T9113 |
| 閥門檢測和試驗 | API598 |
| 傳動方式 | 手柄或蝸輪 |
材料列表
| 部件名稱 | 材質 | |
| 閥體 | WCB | CF8M |
| 閥蓋 | WCB | CF8M |
| 閥座 | PTFE | |
| 球 | SS304 | SS316 |
| 密封圏 | PTFE | |
| 桿密封 | PTFE | |
| 閥桿 | SS316 | |
| 防靜電裝置 | SS304 | |
| 閥桿填料 | PTFE | |
| 填料壓蓋 | SS202 | |
| 彈性墊圈 | SS202 | |
| 手柄 | SS202 | |
| 螺母 | SS202 | |

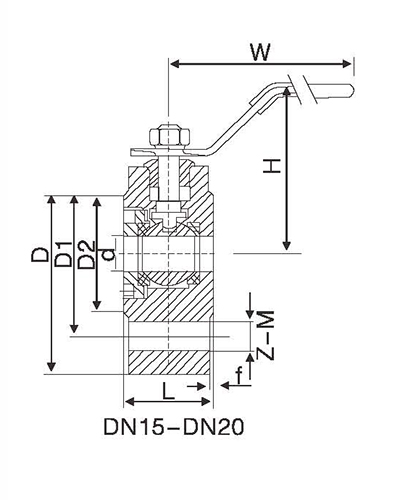

外形尺寸
| DN | 1.6Mpa | 2.5Mpa | |||||||||||||||
| d | L | D | D1 | D2 | f | W | H | Z-M | L | D | D1 | D2 | f | W | H | Z-M | |
| 15 | 15 | 35 | 95 | 65 | 46 | 2 | 120 | 60 | 4-φ12 | 35 | 95 | 65 | 46 | 2 | 120 | 65 | 4-φ12 |
| 20 | 20 | 38 | 105 | 76 | 56 | 2 | 120 | 65 | 4-φ12 | 38 | 105 | 75 | 56 | 2 | 120 | 71 | 4-φ12 |
| 25 | 25 | 42 | 115 | 85 | 65 | 2 | 140 | 70 | 4-M12 | 42 | 115 | 85 | 65 | 2 | 140 | 76 | 4-M12 |
| 32 | 32 | 52 | 135 | 100 | 75 | 2 | 170 | 90 | 4-M16 | 52 | 135 | 100 | 75 | 3 | 170 | 98 | 4-M16 |
| 40 | 38 | 62 | 145 | 110 | 85 | 2 | 200 | 95 | 4-M16 | 62 | 145 | 110 | 85 | 3 | 200 | 105 | 4-M16 |
| 50 | 45.5 | 72 | 160 | 125 | 100 | 2 | 240 | 128 | 4-M16 | 72 | 160 | 125 | 100 | 3 | 240 | 128 | 4-M16 |
| 65 | 58 | 96 | 180 | 145 | 120 | 2 | 280 | 135 | 4-M16 | 96 | 180 | 145 | 120 | 3 | 280 | 145 | 8-M16 |
| 80 | 73 | 118 | 195 | 160 | 135 | 3 | 320 | 145 | 8-M16 | 118 | 195 | 160 | 135 | 3 | 320 | 170 | 8-M16 |
| 100 | 93 | 138 | 215 | 180 | 155 | 3 | 400 | 160 | 8-M16 | 138 | 230 | 190 | 160 | 3 | 400 | 185 | 8-M16 |
| 125 | 120 | 200 | 245 | 210 | 185 | 3 | 580 | 177 | 8-M16 | 200 | 270 | 220 | 188 | 3 | 450 | 205 | 8-M16 |
| 150 | 145 | 225 | 280 | 240 | 210 | 3 | 700 | 237 | 8-M20 | 225 | 300 | 250 | 210 | 3 | 500 | 225 | 8-M20 |
| 200 | 198 | 275 | 335 | 295 | 265 | 3 | 700 | 280 | 12-M20 | 275 | 360 | 310 | 278 | 3 | 600 | 240 | 12-M20 |
