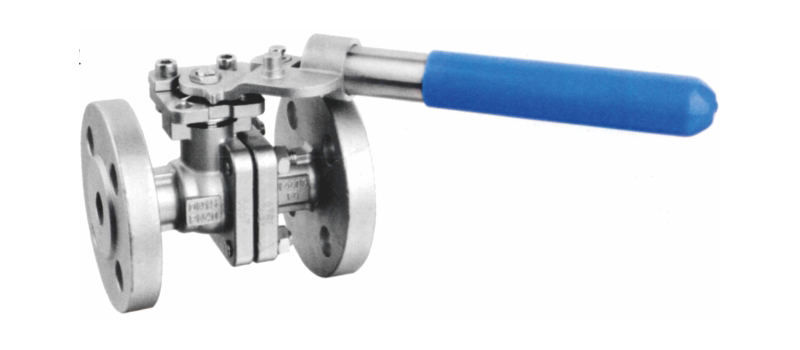

產品名稱：兩片式法蘭復位球閥
性能規范
| 公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
| 強度試驗壓力 |
PT2.4、3.8、6.0、9.6PMa |
| 低壓氣密封試驗壓力 |
0.6MPa |
性能規范
| Q11F-(16-64)C |
水、油品、氣 |
| Q11F-(16-64)P |
硝酸類 |
| Q11F-(16-64)R |
醋酸類 |
| 適用溫度 |
-20~120℃ |
材料列表
| 名稱 |
材料 |
| 閥蓋 |
WCB/CF8/CF8M |
| 閥座 |
PTFE |
| 球體 |
SS304/SS316 |
| 閥體 |
WCB/CF8/CF8M |
| 閥桿 |
SS304/SS316 |
| 止推墊片 |
PTFE |
| 0型密封圈 |
NBR |
| V型墊料 |
PTFE |
| 壓環 |
SS304 |
| 碟形墊片 |
SS304 |
| 閥桿螺母 |
SS304 |
| 螺母防松蓋 |
SS304 |
| 手柄 |
SS304 |
| 手柄套 |
PC |
| 閥蓋墊片 |
金屬纏繞石墨墊片/PTFE |
| 螺栓 |
SS304 |
| 螺母 |
SS304 |
| 復位裝置 |
SS304 |

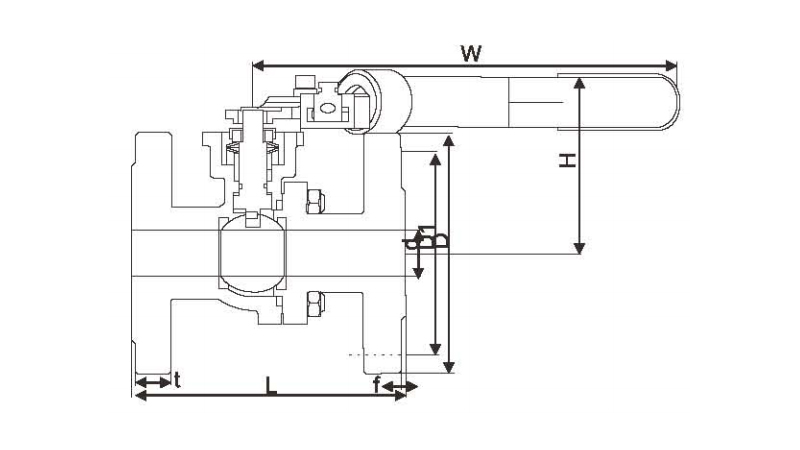

外形尺寸
| DN |
d |
L |
D |
D1 |
t |
f |
H |
W |
| 15 |
15 |
115 |
95 |
65 |
14 |
2 |
72 |
160 |
| 20 |
20 |
120 |
105 |
75 |
16 |
2 |
77 |
160 |
| 25 |
25 |
125 |
115 |
85 |
16 |
2 |
83 |
200 |
| 32 |
32 |
130 |
140 |
100 |
16 |
2 |
95 |
200 |
| 40 |
38 |
140 |
150 |
110 |
16 |
3 |
100 |
250 |
| 50 |
50 |
150 |
165 |
125 |
17 |
3 |
109 |
250 |
| 65 |
63.5 |
170 |
185 |
145 |
17 |
3 |
124 |
300 |
| 80 |
76 |
180 |
200 |
160 |
17 |
3 |
135 |
300 |
| 100 |
100 |
190 |
220 |
180 |
17 |
3 |
165 |
300 |
-
