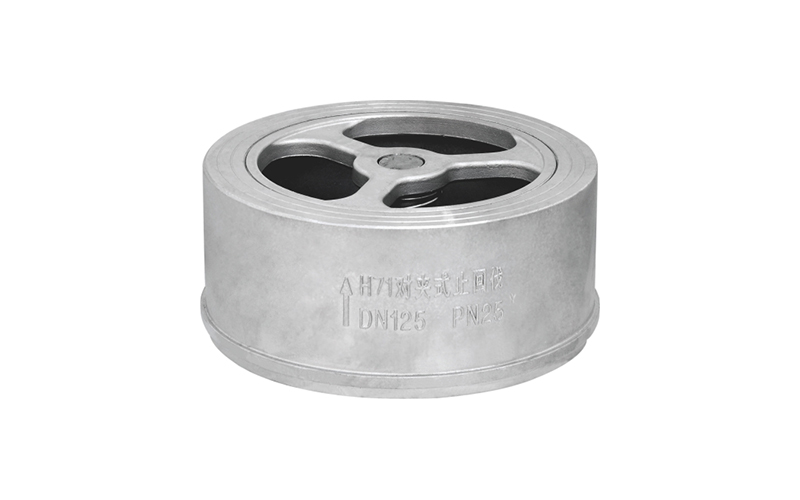

產品名稱：美標對夾式止回閥
執行標準
| 防爆中軸/全流 |
| 適用溫度范圍 |
-20 to 120℃ |
| 使用壓力 |
≤1.6MPa |
| 設計制造 |
GB/T-12237/ANSI B16.34 |
| 尺寸參照 |
GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
材料列表
| 零件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M CF8 |
| 閥蓋 |
不銹鋼CF8M CF8 |
| 閥瓣 |
不銹鋼CF8M CF8 |
| 閥座 |
氟橡膠 |
| 線條 |
聚四氟乙烯 |
| 彈簧 |
不銹鋼SS316 304 |
外形尺寸
| DN |
D |
B |
S |
H |
| 15 |
15 |
48 |
52 |
26 |
| 20 |
17 |
54 |
60 |
27 |
| 25 |
25 |
66 |
70 |
26 |
| 32 |
32 |
76 |
82 |
29 |
| 40 |
40 |
85 |
90 |
32 |
| 50 |
50 |
100 |
105 |
38 |
| 65 |
64 |
121 |
125 |
48 |
| 80 |
71 |
136 |
143 |
52 |
| 100 |
92 |
155 |
163 |
64 |
| 125 |
117 |
182 |
188 |
80 |
| 150 |
135 |
205 |
215 |
100 |
