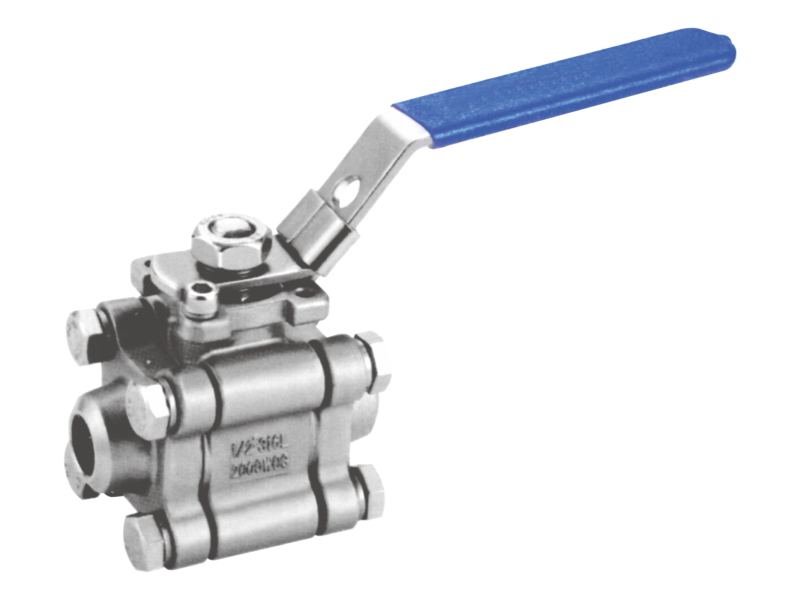

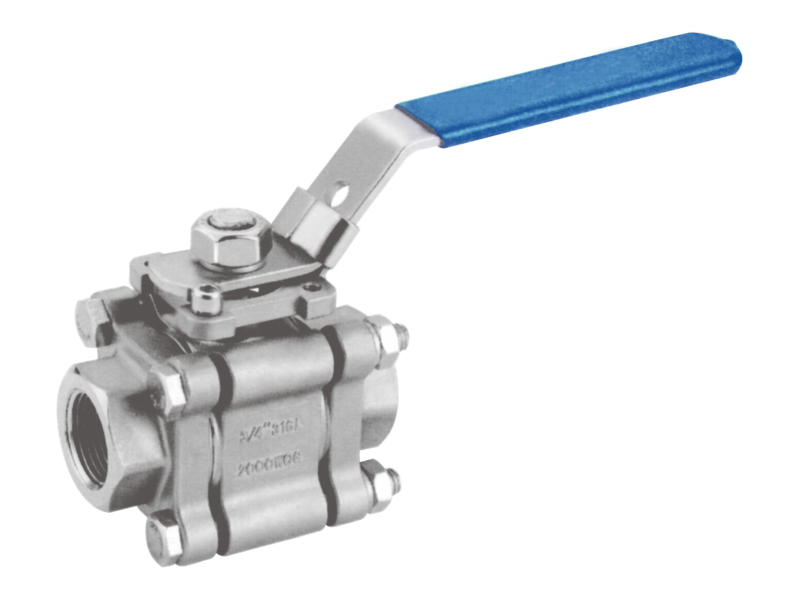

產品名稱：三片式內螺紋2000PIS球閥
執行標準
| 防爆中軸/全流 |
| 適用溫度范圍 |
-20~150℃ |
| 使用壓力 |
PN63/1000WOG |
| 設計制造 |
GB/T-12237/ANSIB16.34 |
| 尺寸參照 |
GB/T-9113.1/ASME B16.5 CLASS 150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
材料列表
| 部件名稱 |
材質 |
| 閥體 |
CF8M |
CF8 |
| 閥蓋 |
CF8M |
CF8 |
| 球 |
SS316 |
SS304 |
| 閥桿 |
SS316 |
SS304 |
| 閥座 |
PTFE |
PTFE |
| 桿密封 |
PTFE |
PTFE |
| 中頭墊 |
PTFE |
PTFE |
| 填料壓套 |
SS304 |
SS304 |
| 手柄 |
SS304 |
SS304 |
| 鎖片 |
SS304 |
SS304 |
| 膠套 |
SS304 |
SS304 |
| 彈墊 |
SS304 |
SS304 |
| 螺母 |
PLASTIC |
PLASTIC |
| 螺栓 |
SS304 |
SS304 |

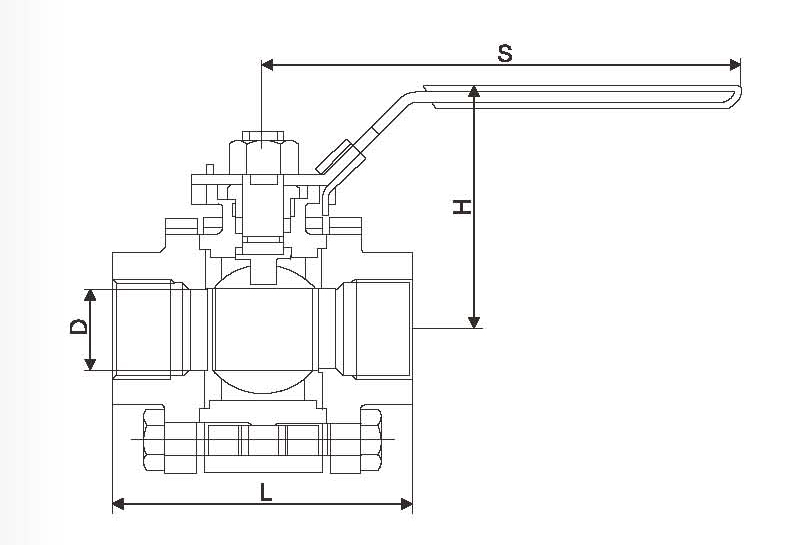

外形尺寸
| DN |
L |
D |
H |
S |
| 15 |
74 |
14 |
67 |
145 |
| 20 |
88 |
19 |
70 |
145 |
| 25 |
90 |
24 |
74 |
166 |
| 32 |
110 |
32 |
80 |
166 |
| 40 |
120 |
36 |
94 |
206 |
| 50 |
140 |
49 |
98 |
206 |
