通過90°旋轉手柄，從而90°帶動有貫通腔的精確制造的球體，以開啟或關閉閥門， 達到控制介質流置。
應用：
該類型球閥系列是_款衛生型的用于物料傳送控 制的一類閥門系列。廣泛用于食品、飲料加工，以及 制藥和化學工業領域。
材料：
鋼制部件：不銹鋼304、不銹鋼316L.
密封件：四氟墊、0型密封圈
標準設計
有各標準的閥門系列可以向客戶提供，即用于 DIN標準系列，3A標準系列，SMS標準系列， ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE等 標準系列。
球閥的組成部件一般包括：一個手柄、一個帶有 貫通腔的球體、閥體、閥門軸芯以及軸密封圏。
本公司現有的球閥系列規格有：焊接式球閥、卡 箍式球閥、螺紋式球閥等系列球閥.
性能規范
| 金屬材質 | 與產品接觸的零部件 | 304L/316L(1.4306/1.4404)鍛造 | 可提供材料檢測報告 |
| 不與產品接觸的零部件 | 304/202(1.4301/202) | ||
| 密封材質 | 標配 | 聚四氟乙烯 | 采用進口密封材料，所有密封材質均符合FDA117.2600 |
| 選配 | 三元乙丙EPDM/硅橡膠 | ||
| 壓力 | 工作壓力 | 0~16bar | |
| 控制氣源壓力 | 5?8bar | ||
| 溫度 | 工作溫度 | VMQ：(-50~+180℃)EPDM:(-20~+135℃)PTFE:(-25~+250℃) | |
| 滅菌溫度 | 150℃(MAX20min) | ||
| 表面處理 | 內表面處理 | Ra^0.4-0.8μm | |
| 外表面處理 | Ra^0.8-1.6μm | ||
| 連接方式 | 焊接端管徑 | 焊接口： DIN 11850-2與11850-1/SMS/3A/ISO等系列 | |
| 連接方式：焊接、快裝、外螺紋、內螺紋、法蘭等 | |||
| 氣動控制 | 氣動頭固定支架 | ||
產品參數
| 產品型號 | Q81F-16P |
| 工作溫度 | -10°C~+135°C 滅菌溫度150°C (MA*20MIN) |
| 閥體材料 | 不銹鋼SUS304 SUS316L |
| 連接方式 | 常用快裝卡箍式、其他焊接式、螺紋式、法蘭式補充 |
| 密封材料 | 聚四氟乙烯PTFE(鐵氟龍) |
| 表面拋光精度 | 內外鏡面拋光Ra<0.4UM |
| 驅動方式 | 手動、氣動或電動 |
| 工作壓力 | 0-16bar |
| 結構方式 | 浮動直通式 |
| 體系標準 | 國標 |

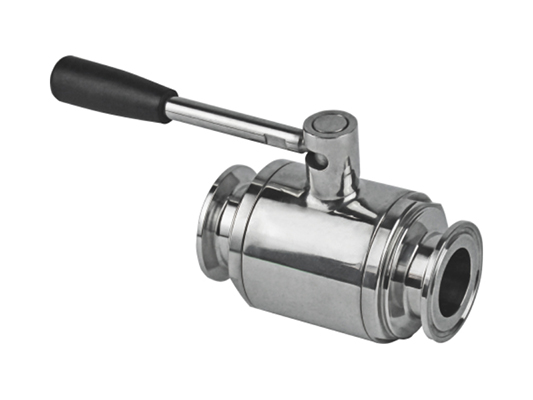

衛生級快裝球閥
| 規格φ | SIZE | A | B | C | L | KG |
| 12.7 | 1/2" | 10 | 25.4 | 100 | 85 | 0.3 |
| 19 | 3/4" | 16 | 50.5 | 120 | 100 | 0.639 |
| 25 | 1" | 22 | 50.5 | 130 | 105 | 0.7 |
| 32 | 1-1/4" | 29 | 50.5 | 140 | 120 | 0.8 |
| 38 | 1-1/2" | 35 | 50.5 | 160 | 136 | 1.07 |
| 45 | 1-3/4" | 42 | 64 | 170 | 145 | 1.64 |
| 51 | 2" | 47 | 64 | 175 | 160 | 1.781 |
| 57 | 2- 1/4" | 52 | 77 | 195 | 162 | 2.4 |
| 63.5 | 2-1/2" | 58 | 77 | 200 | 170 | 2.685 |
| 76 | 3" | 71 | 91 | 250 | 195 | 4 |
| 89 | 3-1/2" | 83 | 106 | 260 | 235 | 5.976 |
| 102 | 4" | 97 | 119 | 290 | 270 | 8.3 |
| 133 | 5" | 125 | 145 | 350 | 290 | 14 |
